D·L’essentiel à retenir
- Le branchement VMC sans interrupteur repose sur une alimentation permanente, jamais sur une coupure quotidienne.
- Le bornier du caisson doit toujours guider le raccordement, avant la couleur des fils ou l’habitude.
- Un circuit dédié, protégé par disjoncteur 2 A et différentiel, sécurise l’installation de ventilation.
- La phase va sur L, le neutre sur N, et la terre seulement si le fabricant la prévoit.
- Les VMC simple flux, hygroréglables ou double flux doivent laisser l’automatisme fonctionner sans commande murale inutile.
- Avant toute intervention, coupez l’alimentation et prévoyez un dispositif d’isolement accessible pour l’entretien.
Une VMC ne se pilote pas comme une lampe. Elle fonctionne mieux avec une alimentation permanente, un câblage propre, un bornier respecté et un dispositif d’isolement prévu pour l’entretien. Si vous cherchez un branchement de VMC sans interrupteur, la vraie question n’est donc pas « où placer un bouton ? », mais quel schéma suivre sur le caisson lui-même.
Branchement d’une VMC sans interrupteur : le principe à retenir
Le point de départ est simple, mais souvent mal compris : une VMC est conçue pour fonctionner en continu. La commande murale est généralement absente et l’arrêt est réservé à l’entretien. Le bon branchement n’est donc pas celui qui ajoute un interrupteur inutile, mais celui qui alimente correctement le caisson, en permanence, depuis un circuit dédié.
Vous vous demandez peut-être pourquoi ce point revient si souvent. Une VMC simple flux, une VMC hygroréglable et une VMC double flux n’ont pas le même mode de pilotage, mais toutes ont besoin d’un raccordement stable pour ventiler correctement le logement.
Le fil directeur reste le même : partir du bornier réel du caisson, lire ses marquages, puis raccorder les conducteurs. Jamais l’inverse. La couleur des fils peut aider, mais elle ne remplace pas le schéma de branchement de VMC fourni par le fabricant.
Quand l’absence d’interrupteur est normale
Sur une installation récente, l’absence d’interrupteur dédié n’a rien d’anormal. La ventilation du logement doit fonctionner jour et nuit, avec un débit de base discret, presque imperceptible, comme un léger souffle dans une pièce bien entretenue.
C’est particulièrement vrai pour une VMC simple flux ou une VMC hygroréglable, dont le fonctionnement s’adapte automatiquement. Le bouton mural n’a pas sa place dans l’usage quotidien, sauf pour un pourçage ponctuel ou une opération de maintenance.
Le bon réflexe consiste à respecter cette logique. Une VMC ne doit pas être arrêtée au gré des habitudes : l’humidité risque alors de s’installer, la qualité de l’air de diminuer et le logement de moins bien respirer.
Ce qu’il faut quand même prévoir pour l’entretien

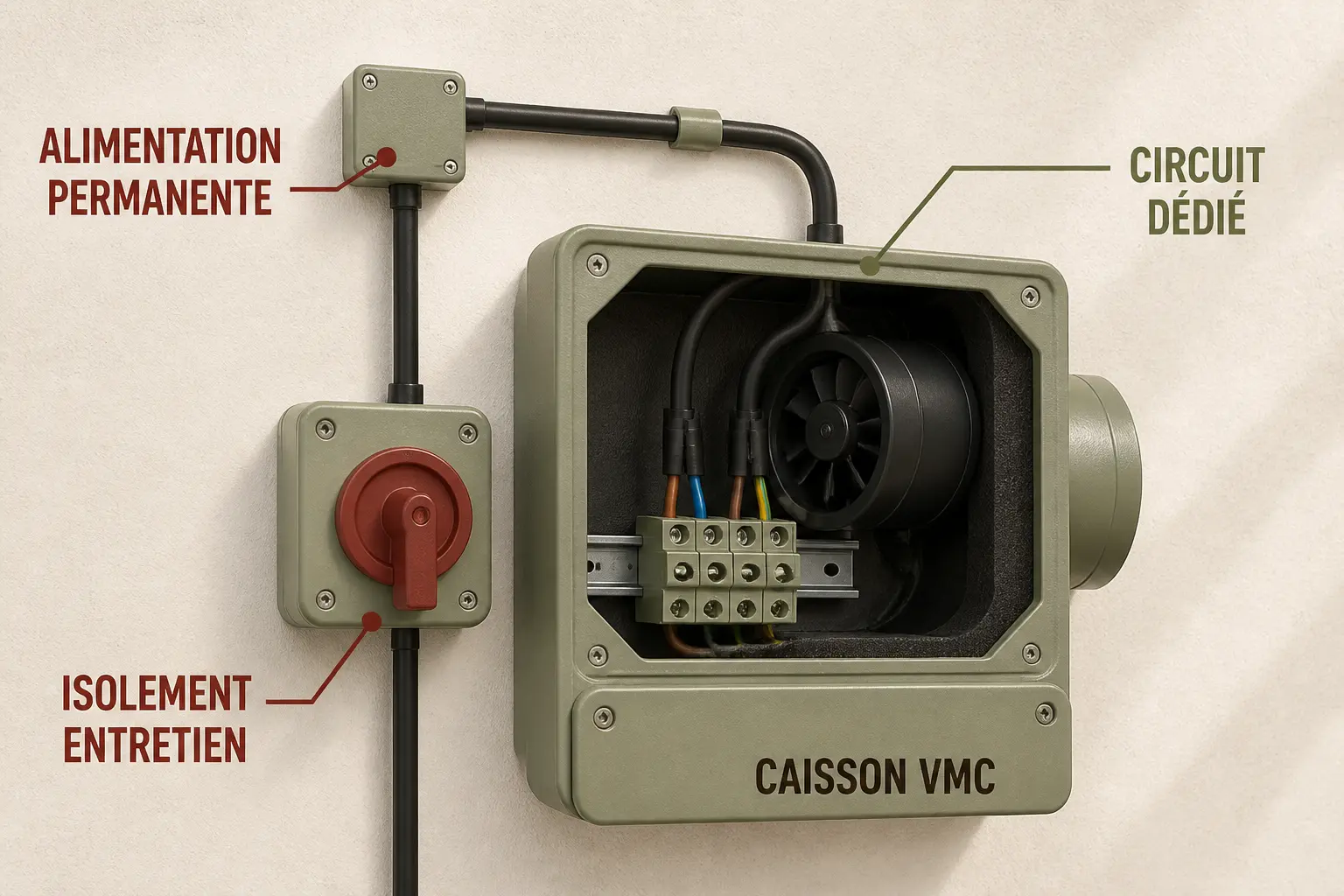

Même sans interrupteur de commande, il faut prévoir un moyen d’interruption accessible. Il peut s’agir d’un interrupteur d’isolement, d’un disjoncteur identifié au tableau électrique ou de tout dispositif équivalent prévu par l’installation.
L’idée est claire : pas de commande murale pour l’usage courant, mais un véritable moyen de mise hors tension pour l’entretien. C’est plus sobre, plus logique et surtout plus sûr.
Avant le raccordement : un circuit propre et une sécurité non négociable
Avant de toucher au câblage VMC, préparez le terrain avec méthode. Une coupure approximative ne suffit pas, et un caisson installé dans les combles ne se raccorde jamais à la légère.
Préparer la mise hors tension et l’accès
Commencez par la mise hors tension au tableau électrique, puis vérifiez l’absence de tension avec un appareil adapté. Ce contrôle n’est pas une formalité : c’est la base de la sécurité électrique.
Assurez-vous ensuite de disposer d’un accès stable au caisson de VMC. Une échelle bancale, un plafond poussiéreux et des mains hésitantes forment un mauvais trio, surtout lorsqu’il faut lire une borne, serrer un conducteur et refermer le capot.
Prenez également le temps de lire la notice du fabricant. Certains caissons présentent un bornier VMC très clair, tandis que d’autres utilisent des repères plus spécifiques. Le schéma électrique du modèle doit toujours primer sur les habitudes de chantier.
Repérer le circuit et ses protections
Une VMC se raccorde de préférence sur un circuit électrique dédié. Cette disposition évite les mélanges avec des prises, des éclairages ou d’autres usages, qui compliquent le diagnostic et peuvent fragiliser la continuité de fonctionnement.
Le circuit part du tableau électrique, passe par une protection adaptée, souvent un disjoncteur 2 A pour ce type d’usage, puis alimente le caisson avec une section de câble de 1,5 mm², lorsque cette configuration est prévue par la notice. La logique de l’installation compte autant que la puissance consommée.
L’autre garde-fou est la protection différentielle en amont. Elle limite les conséquences d’un défaut d’isolement ou d’une erreur de branchement. Ce n’est pas un élément décoratif.
| Élément à vérifier | Rôle | Point d’attention |
|---|---|---|
| Tableau électrique | Répartit et protège le circuit | Identifier clairement le circuit VMC |
| Disjoncteur 2 A | Protège la ligne dédiée | Vérifier son adéquation avec la notice |
| Protection différentielle | Sécurise l’ensemble de l’installation | Tester son bon fonctionnement |
| Câble électrique | Transporte l’alimentation | Contrôler sa section et son état |
| Bornier VMC | Reçoit les conducteurs | Lire les repères avant le raccordement |
Relever les conducteurs sans se fier aux couleurs
Les couleurs sont utiles pour se repérer, mais elles ne suffisent jamais. En rénovation, un fil bleu n’est pas toujours le neutre attendu, et un fil marron ou rouge peut avoir été utilisé pour une autre fonction dans une installation ancienne.
Repérez donc la fonction de chaque conducteur, puis comparez-la avec les indications du bornier. Le fil de terre, généralement vert et jaune, mérite la même vigilance, même si certaines VMC n’en utilisent pas pour le raccordement du moteur.
Le bon geste consiste à noter ce que vous voyez avant de démonter. Une photo nette du bornier, des étiquettes et des fils en place évite bien des erreurs lors du remontage.
Dans une pièce d’eau, ce circuit dédié protège aussi la continuité de l’extraction lorsque l’éclairage est éteint. Les particularités de la VMC de salle de bain comptent notamment pour limiter durablement l’humidité.
Choisir le bon schéma selon le bornier de votre VMC
Le raccordement dépend d’abord du bornier du caisson, puis du nombre de fils disponibles. Ce sont les marquages qui décident, pas l’intuition.
Lire les bornes avant de brancher
Sur une VMC, vous trouverez souvent les repères L, N et parfois la terre. La borne L reçoit la phase, la borne N le neutre, et la terre ne se raccorde que si le fabricant la prévoit sur le caisson.
D’autres modèles affichent des bornes de vitesse, comme PV, GV ou T. Dans ce cas, le schéma de branchement de la VMC précise s’il faut alimenter une petite vitesse, une grande vitesse ou un fil de commande dédié.
| Bornier rencontré | Signification | Raccordement courant |
|---|---|---|
| L | Phase | Conducteur de phase |
| N | Neutre | Conducteur bleu identifié comme neutre |
| Terre | Mise à la terre | Fil vert et jaune, si prévu |
| PV | Petite vitesse | Conducteur de vitesse basse |
| GV | Grande vitesse | Conducteur de vitesse haute |
| T | Commande ou temporisation | Selon la notice du fabricant |
Raccorder phase, neutre et terre sans improviser
Dans le cas le plus courant, le branchement consiste à relier la phase à L et le neutre à N, avec la terre si le caisson l’exige. Le câble électrique doit rester propre, sans conducteur dénudé à l’air libre ni serrage approximatif.
La distinction entre raccordement fixe et branchement sur prise compte ici beaucoup. Une VMC ne se comporte pas comme un appareil mobile que l’on débranche au besoin : elle s’inscrit dans une installation durable, protégée et repérée.
Si plusieurs fils sont disponibles, ne les raccordez pas tous par réflexe. Un fil de commande ou un conducteur de vitesse peut rester inutilisé selon le modèle. C’est normal, à condition de l’isoler correctement.
Gérer les fils présents mais non raccordés
Certains câbles comportent davantage de conducteurs que nécessaire. Une VMC 4 fils ou une VMC 5 fils peut ainsi laisser un fil de vitesse, un fil de commande ou la terre en attente, selon le bornier utilisé.
Ne laissez jamais un conducteur libre sans protection. Un fil non raccordé doit être isolé proprement afin d’éviter tout contact accidentel dans le caisson ou le boîtier de raccordement.
C’est souvent à ce moment que les erreurs se glissent. Un fil marron pris pour une vitesse, un bleu utilisé comme retour, et l’essai de fonctionnement devient incohérent. Le bon réflexe reste le même : suivre le schéma du fabricant, pas l’habitude visuelle.
VMC hygroréglable et double flux : laisser l’automatisme travailler
Toutes les VMC ne réclament pas le même rapport à la commande manuelle. Certaines sont conçues pour fonctionner seules, sans intervention quotidienne.
Simple flux, hygroréglable ou double flux : ne pas tout mélanger
Une VMC simple flux extrait l’air vicié par les bouches d’extraction et fait entrer l’air neuf par ailleurs, selon la configuration du logement. Une version hygroréglable module les débits en fonction de l’humidité, suivant une logique automatique.
La VMC double flux ajoute un autre niveau de complexité, puisqu’elle gère aussi l’insufflation et, souvent, la récupération de chaleur. Son câblage VMC peut intégrer des éléments électroniques plus sensibles, parfois spécifiques au fabricant, qu’il faut examiner avec soin.
Le piège classique consiste à chercher un interrupteur là où l’automatisme est justement la règle. Sur ce type d’appareil, laisser travailler le système est souvent la meilleure solution.
Quand une commande existe, elle ne sert pas toujours à arrêter
Certains modèles acceptent un fil de commande ou un ordre ponctuel pour passer en grande vitesse. Il ne s’agit pas de couper la ventilation au quotidien, mais d’accélérer temporairement l’extraction après une douche ou pendant une utilisation intense.
Le mode automatique reste la base. La petite vitesse assure la continuité, tandis que la grande vitesse intervient lorsque le caisson reçoit le signal prévu.
Vérifier le cas du caisson à deux vitesses
Une VMC à deux vitesses repose sur un principe simple : la petite vitesse fonctionne en continu, tandis que la grande vitesse se déclenche à la demande ou selon un pilotage défini. Les fils de vitesse doivent toutefois correspondre exactement aux bornes PV et GV.
Si la grande vitesse ne démarre pas, le problème ne vient pas forcément du moteur. Une inversion de conducteur, une borne mal serrée ou un fil de commande mal affecté suffit parfois à bloquer le fonctionnement.
Plus l’automatisme est précis, plus le respect du schéma compte. La moindre borne mal choisie peut modifier tout le comportement du caisson.
Raccorder, remettre sous tension, puis écouter ce que dit le caisson
Une fois le branchement effectué, la mise en service doit se faire calmement, avec un contrôle visuel puis sonore. Le caisson donne rapidement des indications, à sa manière.
Sécuriser le montage avant l’essai
Avant de remettre sous tension, vérifiez le serrage des bornes, la présence du capot et la stabilité du câblage. Un conducteur à demi engagé ou un bornier mal refermé peut provoquer un défaut immédiat.
Assurez-vous aussi que le raccordement fixe ne gêne pas l’accès au caisson. L’entretien doit rester possible sans arracher un fil ni tordre une gaine.
Remettez ensuite le système sous tension depuis le tableau électrique ou le dispositif prévu. Le but n’est pas de tenter sa chance, mais de procéder à une mise en service maîtrisée.
Contrôler le fonctionnement réel, pas seulement le bruit
Lors du premier essai, écoutez le moteur. Un ronronnement régulier, sans vibration excessive, fournit déjà de bonnes indications sur la qualité du branchement.
Vérifiez ensuite l’aspiration aux bouches d’extraction. Si le débit paraît faible malgré un câblage correct, la cause peut venir des gaines VMC, d’un encrassement, d’un coude trop fermé ou d’une bouche mal réglée.
| Contrôle après mise en service | Ce que vous observez | Ce que cela suggère |
|---|---|---|
| Bruit du moteur | Régulier, sans à-coups | Raccordement cohérent |
| Aspiration aux bouches | Présente et homogène | Réseau de ventilation correct |
| Petite vitesse | Fonctionne en continu | Automatisme ou câblage conforme |
| Grande vitesse | Se déclenche au besoin | Fil de commande ou borne GV correctement raccordé |
| Disjonction | Immédiate ou répétée | Défaut à diagnostiquer |
Garder en tête l’influence du réseau aéraulique
Une VMC bien branchée ne compense pas un réseau mal conçu. Des gaines trop écrasées, une longueur excessive ou des bouches d’extraction inadaptées peuvent modifier le débit ressenti, même avec un câblage parfait.
C’est souvent là que le diagnostic s’égare. On accuse le moteur alors que le problème se trouve simplement dans la circulation de l’air.
Si le caisson démarre mais que la ventilation paraît faible, examinez le réseau avant de tout démonter. La circulation de l’air est moins spectaculaire que le tableau électrique, mais elle pèse davantage sur le fonctionnement quotidien.
Un caisson de VMC ne remplace pas une ventilation pensée pour les volumes situés sous le logement. Pour les entrées et sorties d’air adaptées, l’aération du vide sanitaire répond à des règles distinctes.
Prise, panne ou disjonction : les erreurs à écarter avant d’insister
Un branchement qui semble fonctionner peut cacher une erreur de fond. Lorsqu’une VMC se comporte mal, mieux vaut établir un diagnostic ordonné que procéder à un nouvel essai hasardeux.
Le sujet délicat du branchement sur prise
Brancher une VMC directement sur une prise de courant peut donner l’impression d’une solution simple. Pourtant, ce choix n’est pas toujours adapté à un appareil prévu pour un circuit électrique dédié et un raccordement fixe.
La prise peut faciliter un essai ou convenir à un appareil temporaire, mais la VMC d’un logement mérite une alimentation stable, protégée et conforme à la notice. Le confort apparent ne doit pas faire oublier la logique de l’installation.
Si vous hésitez entre une prise et un raccordement fixe, retenez ceci : la VMC fait partie de la ventilation du logement, pas des appareils mobiles. Le cadre d’installation n’est pas le même.
Diagnostiquer une panne après branchement
Si la VMC ne démarre pas, vérifiez d’abord l’alimentation, puis la tension à l’arrivée et enfin le bornier. Une absence de phase, un neutre mal serré ou une borne L oubliée suffit à bloquer l’ensemble.
Si elle tourne en permanence sans variation, le problème peut venir d’un fil de commande mal raccordé ou d’un modèle qui n’attend aucun ordre externe. Une grande vitesse inactive oriente plutôt vers la borne GV, le conducteur correspondant ou le schéma de branchement de VMC.
Si le disjoncteur saute, n’insistez pas. Une erreur de câblage, un défaut d’isolement ou un conducteur abîmé doivent être traités avant tout nouvel essai.
Savoir quand appeler un professionnel
Dès qu’il faut ouvrir le tableau électrique, modifier un circuit dédié, reprendre une protection différentielle ou comprendre un bornier spécifique au fabricant, le recours à un électricien professionnel devient la meilleure option. Ce n’est pas un aveu d’échec, mais une décision raisonnable.
Le même réflexe s’impose si le caisson présente un bornier illisible, si la mise en service provoque une disjonction répétée ou si les couleurs des fils ne correspondent plus à une fonction fiable. Dans ce cas, mieux vaut arrêter d’interpréter.
Une VMC mal raccordée peut sembler capricieuse alors qu’elle réclame surtout une lecture précise. Le bon moment pour passer la main, c’est lorsque la sécurité électrique devient une question plutôt qu’une certitude.
Faire le bon choix
Le bon branchement est celui qui laisse la VMC fonctionner sans que vous ayez à y penser. Alimentation permanente, bornier respecté, circuit protégé et isolement prévu pour l’entretien : la règle tient en peu de mots, mais elle ne tolère pas l’à-peu-près.
Si vous ne deviez retenir qu’une chose, gardez celle-ci : sur une VMC, le schéma imprimé par le fabricant prime toujours sur la couleur d’un fil, une habitude de câblage ou un vieux réflexe de chantier. C’est ce qui garantit un raccordement fiable, discret et durable.
