Comment tester un fusible avec un multimètre en sécurité

Un fusible ne se devine pas, il se contrôle. Devant un tableau électrique ou un porte-fusible, le geste juste compte davantage que l’intuition : un diagnostic bâclé finit souvent par masquer la vraie cause. Pour tester un fusible avec un multimètre, mieux vaut suivre un principe simple : couper le courant, déposer la pièce dès que possible et effectuer une lecture nette. Le reste repose sur une méthode rigoureuse, la vérification de la continuité et quelques bons réflexes.

Avant de tester un fusible : identifier la protection et couper le courant

Avant tout test, commencez par identifier précisément ce que vous regardez. Un fusible grillé ne se traite pas comme un disjoncteur déclenché, et une mauvaise lecture peut vous conduire à remplacer la mauvaise pièce.

Fusible, disjoncteur, interrupteur différentiel : ne confondez pas les rôles

Le fusible protège un circuit électrique en fondant lors d’une surcharge, d’une surintensité ou d’un court-circuit. Son élément interne, le filament, se rompt ou se liquéfie : la protection devient alors définitivement ouverte.

Le disjoncteur, lui, se réarme. Il coupe le courant, puis peut être réenclenché une fois la cause du déclenchement supprimée. L’interrupteur différentiel surveille surtout les défauts d’isolement. Sa fonction et sa réaction ne relèvent donc pas de la même logique.

Vous vous demandez peut-être pourquoi cette distinction est si stricte. Tout simplement parce qu’un fusible ou disjoncteur ne réagit pas au même problème. Un fusible qui grille à répétition révèle souvent un appareil défectueux ou une installation électrique à faire vérifier.

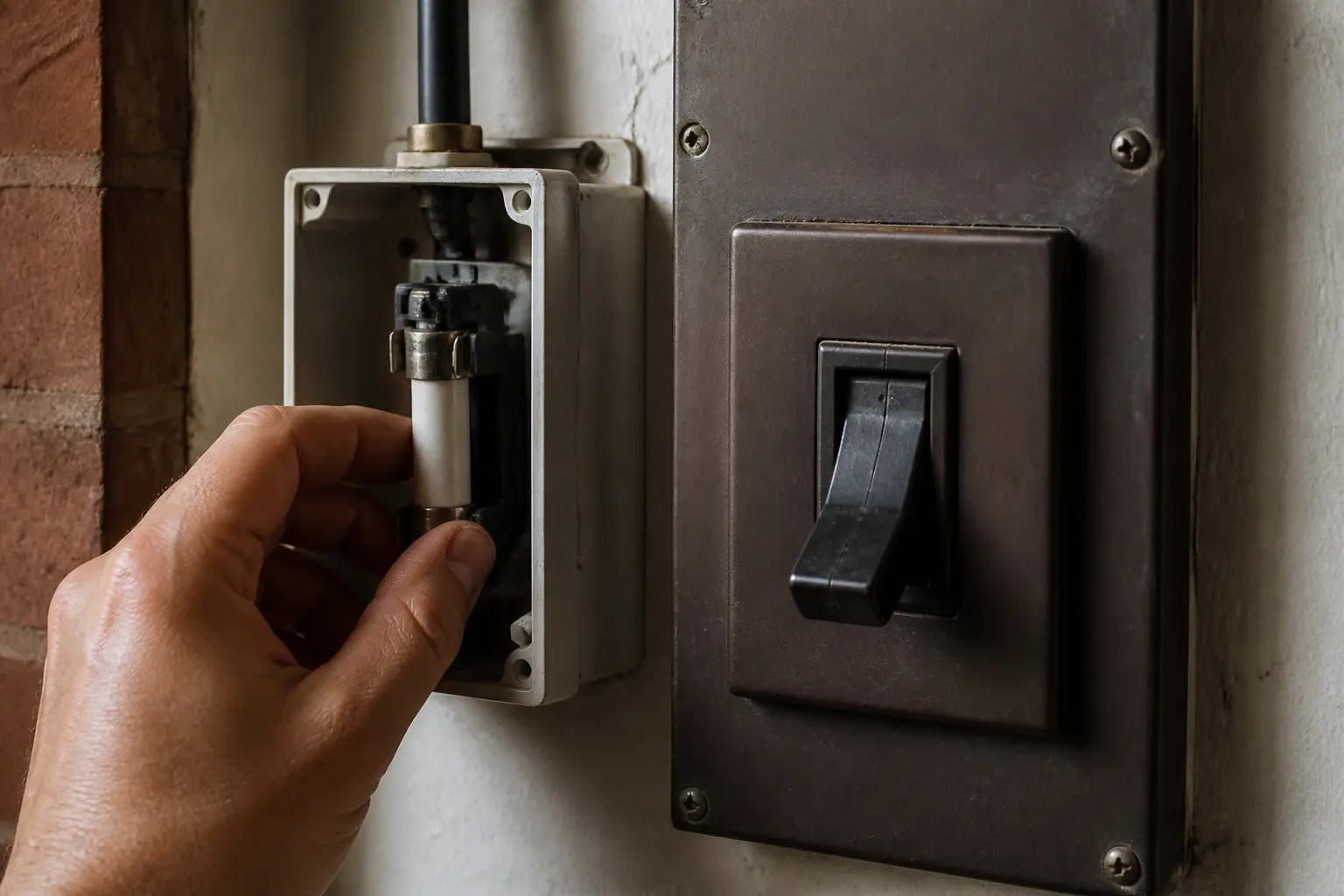

Couper le courant et sortir le fusible sans improvisation

Commencez par couper le courant au niveau approprié, puis vérifiez l’absence de tension lorsque la situation l’exige, notamment à proximité d’un tableau électrique. Cette absence ne se suppose pas : elle se mesure avec un appareil adapté, en respectant les règles de sécurité électrique.

Si le fusible se retire par un porte-fusible, sortez-le calmement. N’utilisez ni pince bricolée ni tournevis de manière inadaptée. Le bon geste laisse une place au doute utile, pas au courage inutile.

Un fusible à cartouche, un fusible en verre ou un fusible céramique ne se manipule pas toujours de la même façon. La logique reste toutefois identique : travailler hors tension, isoler la pièce et l’observer avant de conclure. C’est à ce moment que le diagnostic devient vraiment fiable.

Tester un fusible avec un multimètre : la méthode fiable, retiré puis en place

Le cœur du test tient en une séquence claire : régler l’appareil, placer correctement les pointes de touche, lire la mesure, puis décider. Rien de spectaculaire, mais chaque étape compte pour obtenir une lecture fiable avec le multimètre.

Réglage du multimètre et lecture de la continuité

Réglez l’appareil sur le mode continuité ou sur le mode résistance, selon les fonctions proposées par votre multimètre. En mode continuité, le bip du multimètre signale que le courant passe dans la pièce testée. En mode résistance, l’appareil affiche une valeur en ohms.

Touchez ensuite les deux extrémités du fusible avec les sondes du multimètre. Sur un fusible en bon état, vous devez obtenir une continuité électrique franche, souvent signalée par un bip clair et une résistance très faible, proche de zéro à quelques ohms.

Si le fusible est défectueux, le circuit est ouvert. Le multimètre n’émet alors aucun bip ou affiche OL, ce qui correspond à une résistance très élevée ou à une coupure nette du circuit conducteur.

Le saviez-vous ? Un ohmmètre ne mesure pas « la quantité de bon sens » d’un fusible. Il vérifie simplement si son filament laisse encore passer le courant. C’est une mesure basique, mais elle reste fiable.

Le test hors circuit, puis le test en place si nécessaire

Le test le plus sûr est celui du fusible retiré. Hors circuit, aucun autre élément ne vient fausser la mesure et la lecture reflète réellement l’état de la pièce. C’est la méthode à privilégier pour savoir comment savoir si un fusible est mort.

Le test en place peut dépanner, mais il comporte un piège. Des composants raccordés en parallèle peuvent fournir un chemin indirect au courant et faire croire, à tort, qu’un fusible défectueux fonctionne encore.

Une vérification visuelle peut orienter le diagnostic, mais elle ne remplace pas la mesure. Un filament fondu, une trace noircie dans un fusible en verre ou une cartouche abîmée constituent des indices. Le multimètre permet toutefois de trancher avec davantage de certitude.

Ce que révèle une mauvaise lecture

Un affichage instable, une résistance qui varie ou un bip intermittent signalent souvent un contact imparfait entre les pointes de touche et le fusible. Nettoyez les points de contact, recommencez la mesure et vérifiez que les sondes du multimètre touchent bien les deux extrémités métalliques.

Si le doute persiste, ne forcez pas. Un fusible placé dans son porte-fusible peut présenter un mauvais appui : le problème vient alors du support autant que de la pièce elle-même.

Le but n’est pas d’obtenir un bip à tout prix. Il faut lire une continuité nette ou admettre qu’un remplacement s’impose, puis rechercher pourquoi le fusible a cédé.

Remplacer la pièce et rechercher la cause avant de remettre sous tension

Un fusible grillé ne se remplace jamais au hasard. Un dépannage sérieux commence par le choix d’une pièce strictement équivalente, puis se poursuit par une recherche méthodique de la cause.

Choisir le bon calibre et remettre une protection identique

Le nouveau fusible doit reprendre exactement les caractéristiques de la protection d’origine : même calibre du fusible, même ampérage, même tension nominale et même format. Un fusible à cartouche ne se remplace pas comme un fusible à lame, et un modèle en verre n’est pas interchangeable avec n’importe quelle référence.

Remplacer un fusible par un modèle plus « costaud » est une fausse bonne idée. Vous diminuez la protection du circuit et reportez le risque sur le câble, l’appareil ou le tableau électrique.

Si vous devez remplacer un fusible, faites-le courant coupé et positionnez correctement la pièce dans son porte-fusible. Refermez ensuite le support, effectuez un dernier contrôle, puis remettez seulement l’alimentation électrique.

Sans multimètre, dépanner oui, diagnostiquer non

Vous n’avez pas de multimètre sous la main ? Vous pouvez observer le fusible, le comparer à un modèle intact et parfois le remplacer à l’identique s’il est manifestement rompu. Sans mesure, toutefois, le doute demeure, surtout sur une installation électrique vieillissante ou un circuit déjà fortement sollicité.

Le véritable enjeu reste la cause de la panne. Un fusible qui grille à répétition signale souvent une surcharge, un court-circuit localisé ou un appareil défectueux branché sur le circuit.

Procédez par isolement : débranchez les appareils un à un, remettez prudemment le circuit sous tension, puis observez celui qui fait réapparaître le défaut. Cette méthode simple évite de masquer le problème derrière une succession de remplacements.

Un fusible en bon état ne devrait pas fondre sans raison. Lorsqu’il saute, il protège quelque chose : ce point mérite votre attention avant toute nouvelle tentative.

Le bon diagnostic protège le circuit comme votre installation

Un fusible en bon état présente une continuité nette. À l’inverse, un fusible qui fond signale un défaut à comprendre, pas un incident à étouffer. Gardez une ligne claire : courant coupé, test hors circuit dès que possible, remplacement strictement identique, recherche de la cause avant tout nouvel essai.

Si l’anomalie revient ou si l’intervention concerne le tableau électrique, faites appel à un électricien qualifié. Le bon réflexe protège à la fois le circuit et l’ensemble de votre installation.
